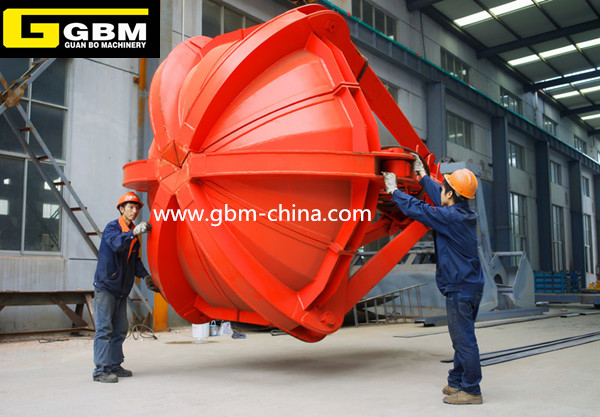

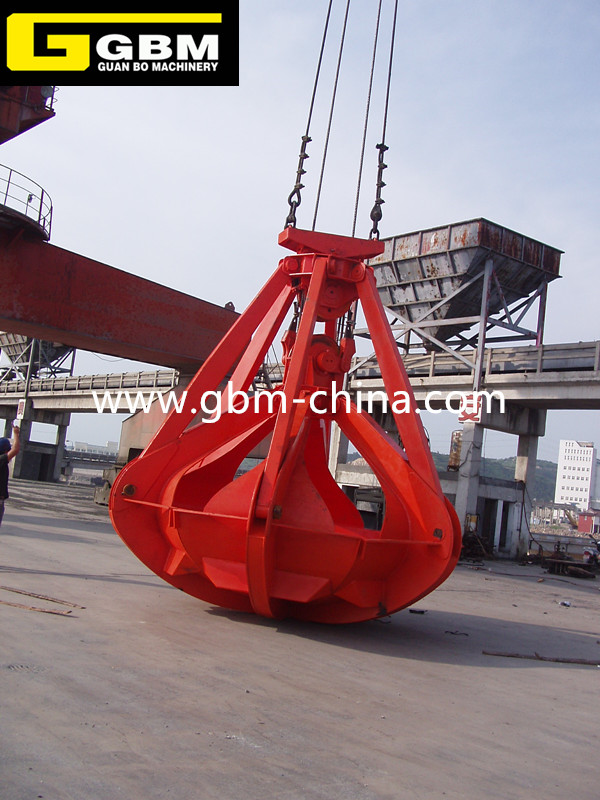

四索多瓣抓斗

产品详情:

四索多瓣抓斗是一种能在各种恶劣环境下从事矿石、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。对一些鹅卵石比较多的河道，还可用于河道疏浚。抓斗结构简单，操作方便，能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计，并采用ANSYS对抓斗主要零部件进行强度分析及校核，自重分配更加合理，使用寿命更长。抓斗适用于双卷筒起重机装卸散货，抓斗上配有起重链可以直接与起重机起升绳连接，钢丝绳头部连接形式可以根据起重机要求定制。多瓣抓斗用于抓取大块废钢或生活垃圾时，为方便齿尖的插入，一般斗瓣设计成半开式。

联系我们

连接方式：

总起重量 (t) total SWL				5.0	6.3	8.0	10.0	12.5	16.0	20.0	25.0
自重 (Kg)	3倍率 ratio			2640	3120	3820	4640	5740	7520	9360	11520
	4倍率 Ratio			2700	3190	3910	4760	5920	7760	9680	11860
	5倍率 Ratio			2760	3260	4000	4880	6100	8000	10000	12200
斗容 (m3) grab capacity				1．4	1．9	2．5	3．2	4．0	5．0	6．3	8．0
斗瓣数量 no. of grab peels				6	6	6	6	6	6	6	6
滑轮 Pulley		直径 diameter		315	355	400	450	500	560	630	630
钢丝绳 wire rope		直径 diameter		16	18	20	22	24	26	28	32
		长度 length	3倍率	9．9	10．5	11．7	12．8	13．6	15．0	16．7	17．4
			4倍率	11．1	11．8	13．1	14．3	15．3	16．8	18．7	19．4
			5倍率	12．3	13．0	14．5	15．8	17．0	18．5	20．6	21．5
		行程	3倍率	3660	3750	4200	4530	4950	5190	5850	6210
			4倍率	4880	5000	5600	6040	6600	6920	7800	8280
			5倍率	6100	6250	7000	7550	8250	8650	9750	10350

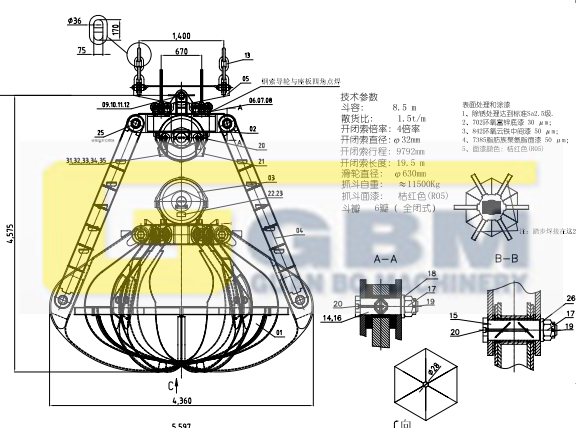

外形尺寸(mm)		A		2680	2860	3250	3480	3780	4060	4620	4750
		B		2250	2420	2740	2930	3200	3440	3800	3990
		C		2290	2460	2780	2910	3160	3380	3830	4020
		D		3160	3380	3820	4060	4430	4660	5140	5480
		E		160	180	600	800	1000	1100	1280	1280
