斗轮机

产品详情:

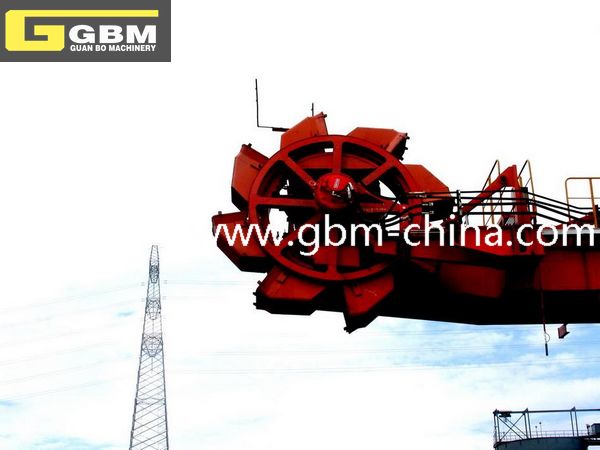

斗轮转动装置安装于前臂架的端部，为了堆取和卸料方便，安装时斗轮在垂直面内顷角 10° 。它由 9 个斗子、斗轮体、溜料板、支撑轴承 (3003156) 、斗轮轴、 ZHP5.31-K 圆柱行星减速器， YOXA500 液力偶合器、电动机及轴承座和电机支撑、斗轮轴润滑系统等组成。     ZHP5.34—K 减速器由圆锥齿轮箱加行星齿轮箱组合的减速器，总传动比 i=217.28 ，箱内加 BPEnercynSG-XP22D 齿轮油，加至油标顶部位置约 65 ～ 70L 。冬季用低粘度；夏季用高粘度齿轮油。减速器出轴为空心轴通过锁紧盘套挂在斗轮轴上，电动机支撑通过扭矩杆系铰接在前臂架上。 斗轮的结构型式为无格式，这样即保证斗轮体有良好的强度，又可使卸料块、回料少，比有格式斗轮出力大。溜料板的正确安装，并使其与斗轮体合理贴合是减少漏料的重要措施，要使固定不动的圆弧挡料板与回转的斗轮体之间安装间隙调整到进入处为3mm ，离去处为 5mm ，不宜过大，否则易夹料发生故障。斗轮轴与减速器或斗轮体的连接分别采用带有锥形体套的锁紧盘和胀套联接。
